数字功放电感又称D类功放电感，主要应用于数字功放电路输出端滤波，应用领域包括汽车音响、专业高端音响、家庭影院等。众所周知，数字功放输出滤波主要是靠电感和电容组成的低通滤波电路来实现。为满足数字功放高音质、低失真设计需求，数字功放电感要具备低交流电阻、高饱和、低损耗、抗电磁干扰能力强等特点。

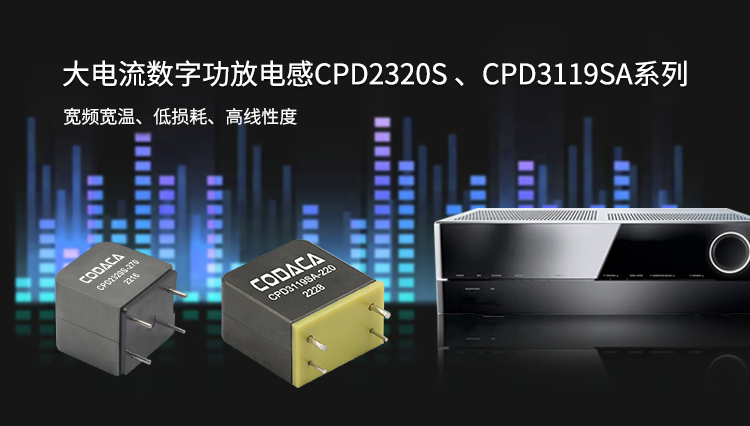

大电流数字功放电感CPD2320S 3119SA
为解决数字功放在高频应用下出现的发热、噪音、音质差等问题，大电流电感厂家科达嘉最新推出大电流数字功放电感CPD2320S、3119SA系列。产品采用利兹线线圈绕组+宽温低功耗磁芯材料设计，具有低AC损耗，寄生电容小，抗电磁干扰(EMI)性能强等特点，适用于宽频宽温环境。可用于高保真音频系统，如高端专业音响、发烧友级别的数字功放方案设计及应用。
一、产品特点
①低损耗，更宽的频率应用范围
CPD2320S、CPD3119SA系列产品采用利兹线线圈绕组设计。在高频应用下，利兹线可以有效降低铜线肌肤效应带来的交流损耗。相较于科达嘉之前推出的CPD2320和3119系列产品，CPD2320S、3119SA系列在350KHz或更高工作频率情况下，总体损耗更低，具备更好的温度稳定性（产品表面温度降低可达20℃）。高保真的同时，具有更高的效率和更大的输出功率，满足数字功放的高音质设计需求。
②高饱和电流，有效滤除尖峰杂波讯号
CPD2320S、CPD3119SA系列磁芯采用宽温低损耗的锰锌铁氧体材质，具有极低的磁芯损耗，且饱和电流曲线具有良好线性度，同时，电气特性受温度影响小，不容易在高峰值电流情况下发生磁饱和，可以有效滤除尖峰杂波讯号。
CPD2320S系列共有5种感量，电感值范围覆盖10.0μH至27μH,饱和电流最高可达40A。CPD3119SA系列也有5种感量可选，电感值范围覆盖10.0μH至33μH,饱和电流最高可达57A。

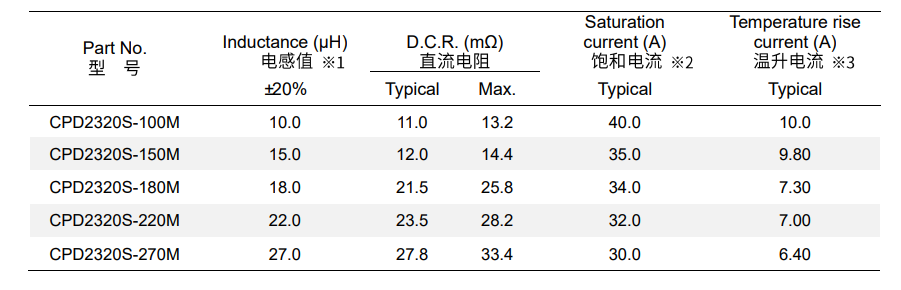

CPD2320S系列电气特性

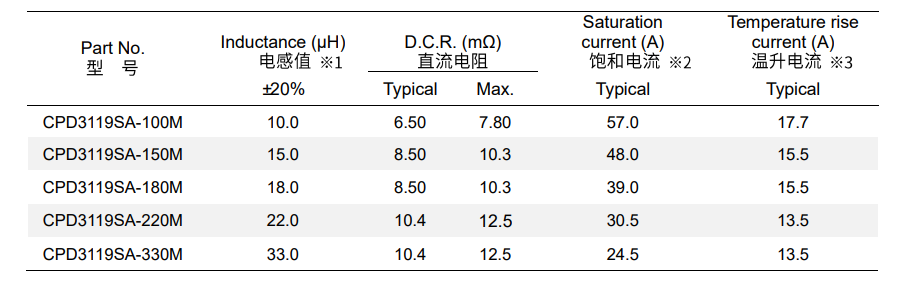

CPD3119SA系列电气特性
③磁屏蔽结构，抗电磁干扰能力强
产品采用磁屏蔽结构设计，抗电磁干扰(EMI)性能强。
④紧凑型封装设计，节省PCB占板面积
CPD2320S、3119SA系列采用紧凑型封装设计，CPD2320S系列外形尺寸为22.3*21.5*14.5mm，PCB占板面积仅为23.5mm x 20.5mm；3119SA系列外形尺寸为31.0*19.0*33.0mm，PCB占板面积仅为31.5mm x 19.5mm，满足数字功放电路滤波电感对小体积、高功率密度设计需求。
二、饱和温升电流曲线

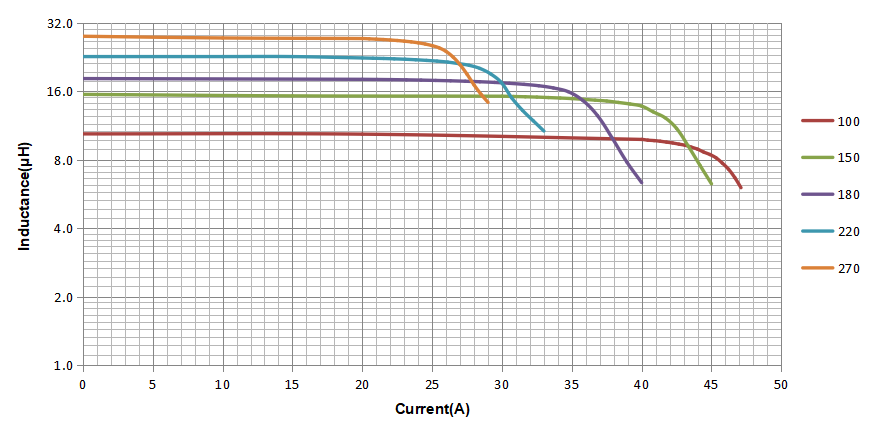

CPD2320S饱和电流曲线

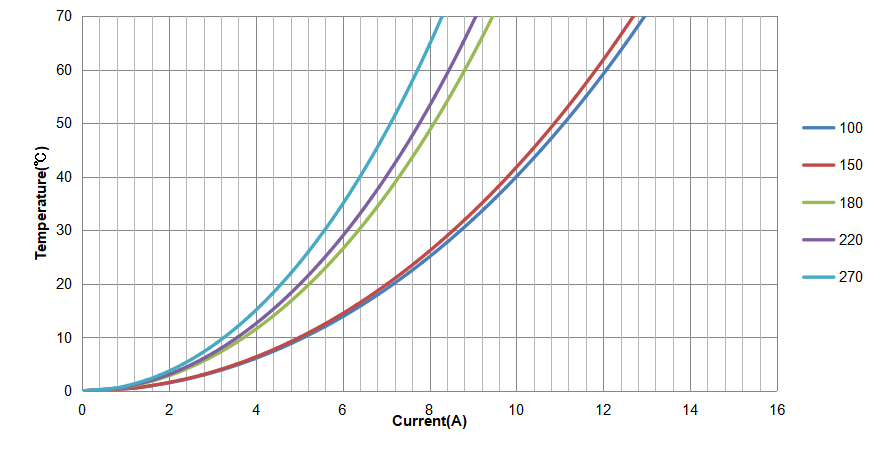

CPD2320S温升电流曲线

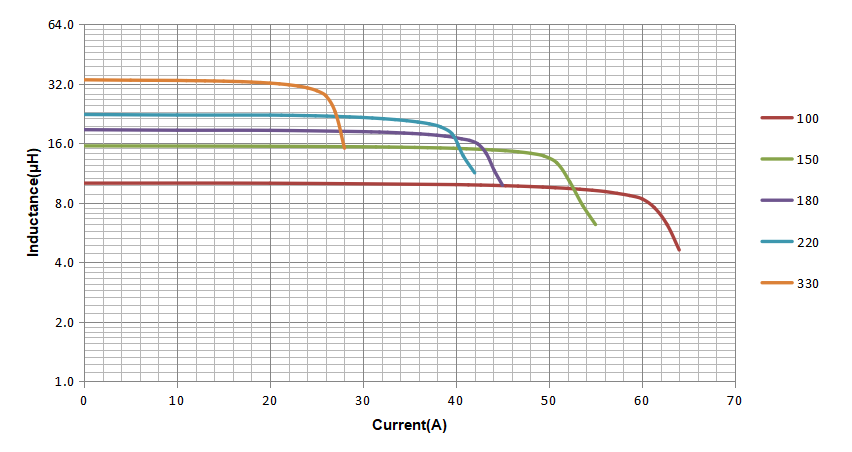

CPD3119SA饱和电流曲线

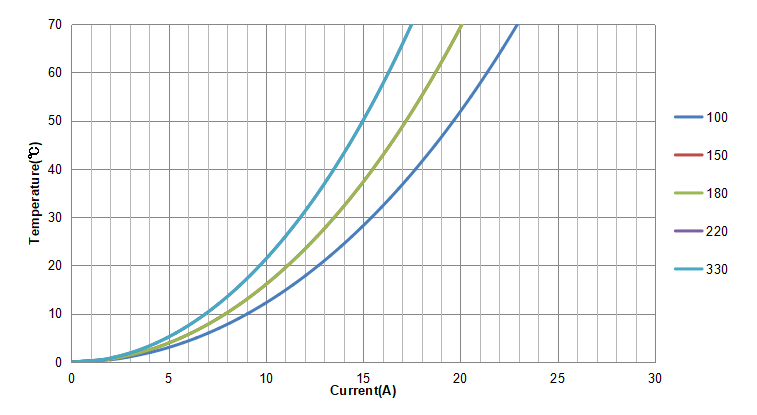

CPD3119SA温升电流曲线
三、适用于高端音响方案设计及应用
大电流数字功放电感CPD2320S 、CPD3119SA系列可应用于数字功放电路输出端滤波，应用领域包括专业舞台音响、家用高端音响、家庭影院等。
在数字功放领域，为满足数字功放小体积、大功率、低失真的设计需求，科达嘉电子设计开发出了多个系列的数字功放电感，如：CPD、 CSD、CPE、CSAD等，并且已经成功应用到各D类大功率功放方案设计当中。
四、应用环境
工作温度：-40℃～+125℃(包含线圈发热)。
五、环保标准
产品符合RoHS，REACH，无卤等环保要求。
六、可快速定制
可以免费申请样品，拥有CNAS认可实验室的科达嘉电子，在功率电感研发20多年，可根据客户特殊需求快速批量生产、定制产品，可自主按照磁性元件产品验证标准进行测试和认证。
