随着高功率电源系统DC-DC转换器在工业控制、新能源等领域的广泛应用，电子元器件需要具备更低损耗，更高效率，更小封装尺寸等特性来满足高功率密度的设计需求。为此，科达嘉电子最新推出了高饱和、低损耗、可快速定制的超级大电流电感CPQX系列。

产品概述

CPQX系列采用科达嘉自主研制的金属磁粉芯材料和扁平线圈绕组设计，具有极低的直流电阻和磁芯损耗，低温升、高效率，能够长时间稳定工作于大电流应用场合。产品具有优异的软饱和特性，能承受更高的峰值电流，饱和电流高达220A。CPQX系列具有良好的温度稳定特性，电感值和直流偏置特性随温度变化小。工作温度范围为：-55℃～+155℃，可长期在高温环境下稳定工作。

CPQX系列目前开发了28.0*23.0*18.50(mm)、32.0*30.7*18.80(mm)两种外形尺寸，包括CPQX2918H、CPQX2918L、CPQX2918S、CPQX3218H、CPQX3218L、CPQX3218S六个系列。其中，H、L、S分别对应高饱和电流、低直流电阻、标准性能三种电气特性，以满足客户的不同需求。

产品特点

◾ 优异的直流偏置能力，可以处理瞬间高峰值电流。

◾ 扁平线绕组，实现极低的直流电阻。

◾ 电感值、直流偏置特性受温度的影响小。

◾ 磁屏蔽结构，抗电磁干扰能力强。

◾ 紧凑型设计，节省PCB安装面积。

◾ 工作温度：-55℃～+155℃ (包含线圈发热)。

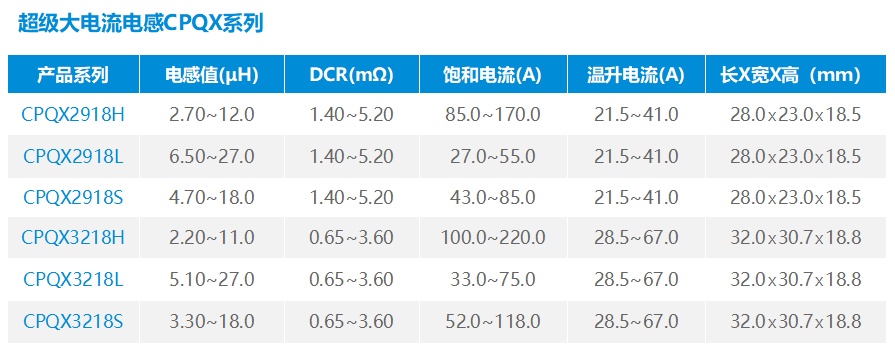

CPQX系列产品规格及尺寸（点击文字申请样品）

电气特性

CPQX系列电感值范围2.20～27.0μH，DCR 0.65～5.20mΩ，饱和电流27.0～220.0A，温升电流21.50～67.0A。

以下为CPQX系列电感值和饱和电流的温度稳定性测试数据曲线图。测试数据显示，在3MHz以下工作频率下，CPQX系列在高温条件下（100℃）电感值变化率不超过1% ，饱和电流变化率不超过2.3%。

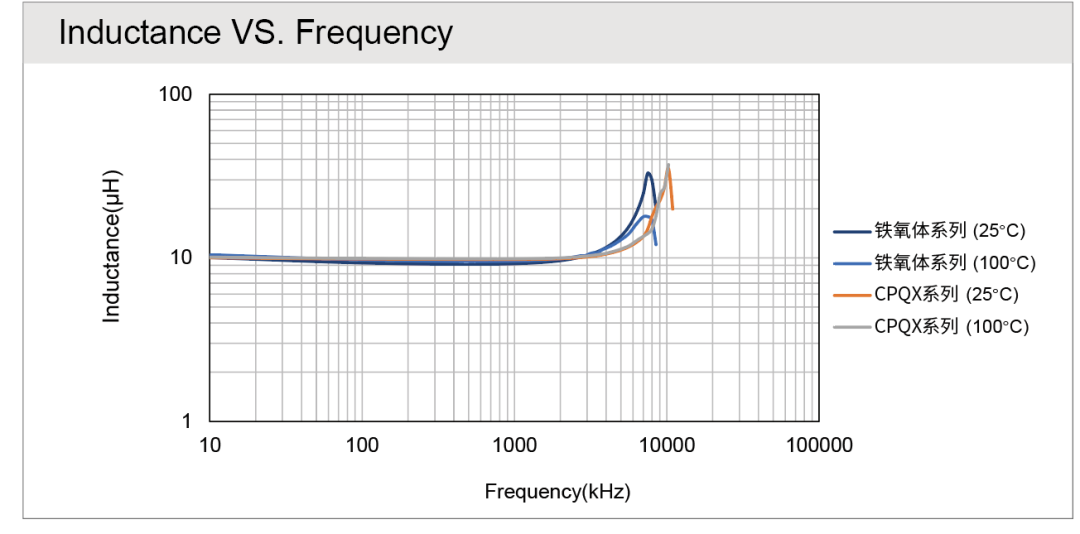

CPQX与铁氧体系列电感值温度稳定性测试

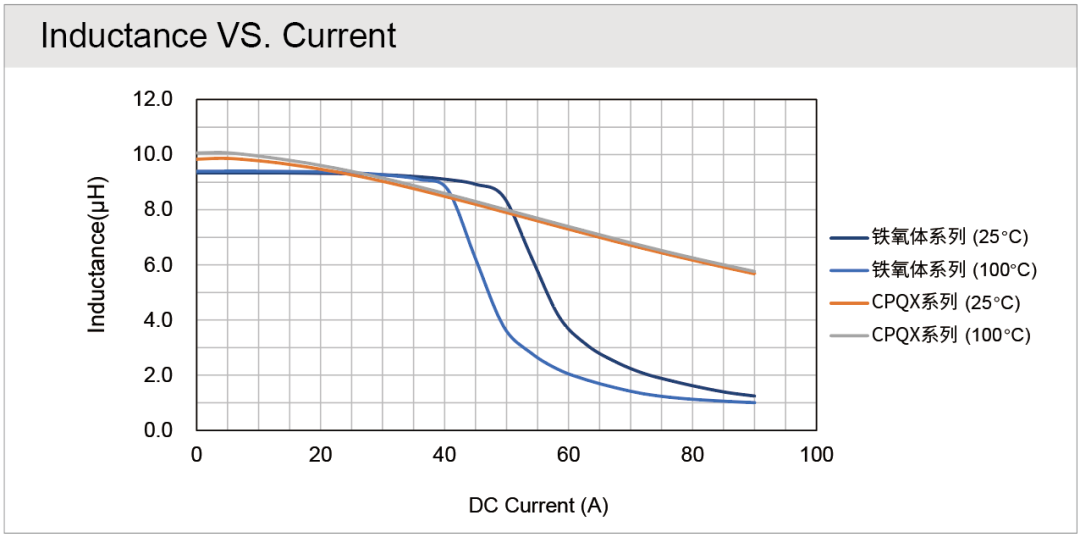

CPQX与铁氧体系列饱和电流温度稳定性测试

以下为代表型号CPQX3218H系列产品的饱和电流曲线和温升电流曲线。

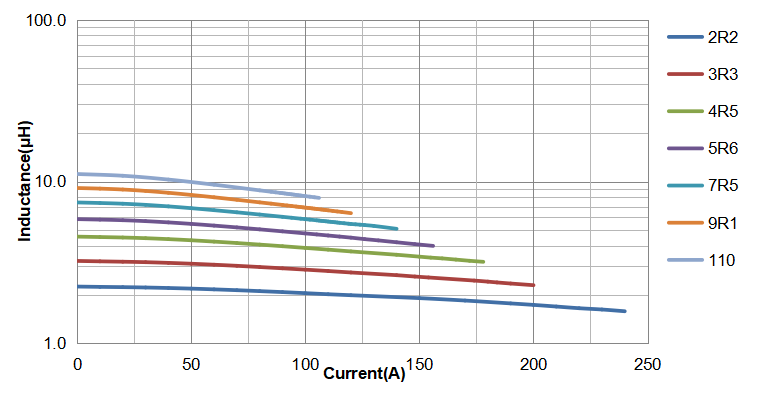

CPQX3218H饱和电流曲线

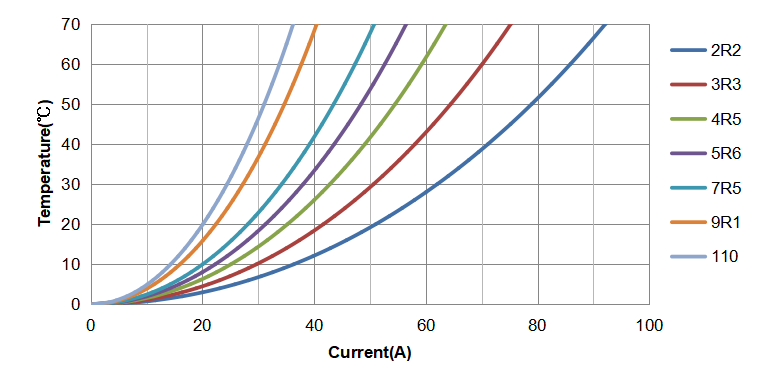

CPQX3218H温升电流曲线

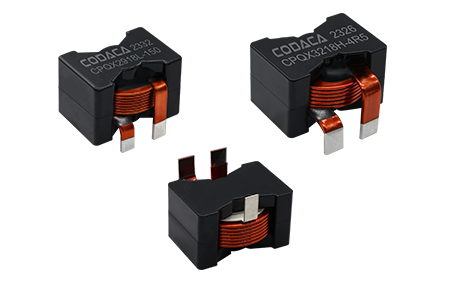

外观结构

CPQX系列电感采用紧凑型结构设计，在小体积下获得最大的输出功率，PCB安装空间小，符合高功率密度电源系统设计需求。

产品采用PQ型磁芯和扁平线圈绕组设计，可根据客户的特殊需求定制不同尺寸，不同电感量和不同电气性能，满足不同项目中客户的定制需求。

应用领域

CPQX系列电感可广泛应用于DC-DC转换器、大电流开关稳压器、工业控制、新能源等大功率方案设计中。

环保标准

产品符合RoHS、REACH、无卤等环保要求。

生产情况

产品已批量生产，交期6-8周。
