产品特性

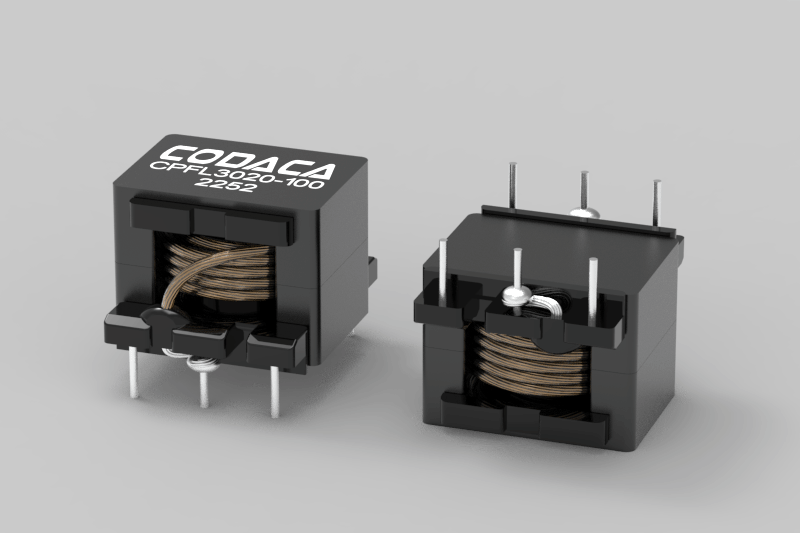

采用3020尺寸封装的组立式大电流电感CPFL3020系列，是一款损耗极低、绝缘效果极佳的多股线大功率电感器，电感值范围10.0μH~56.0μH。
CPFL3020系列采用BONBIN绕线骨架设计，磁芯与线圈有效隔离，增强了产品HI-POT特性；线圈采用多股线绕制，产品在高频下工作时，等效电阻远小于单股圆线，使产品的Q值显著提升；同时，该结构设计还可以显著降低集肤效应带来的涡流损耗，从而实现低温升高效率的目的。此外，附加多个假脚的设计极大增强产品的焊接牢靠性、抗机械冲击及抗振动的特性。
该系列产品使用新型磁芯材料，有效解决热老化问题，磁致伸缩率低，不易产生噪音，且具有优异的软饱和特性，适合于DC-DC储能电源。

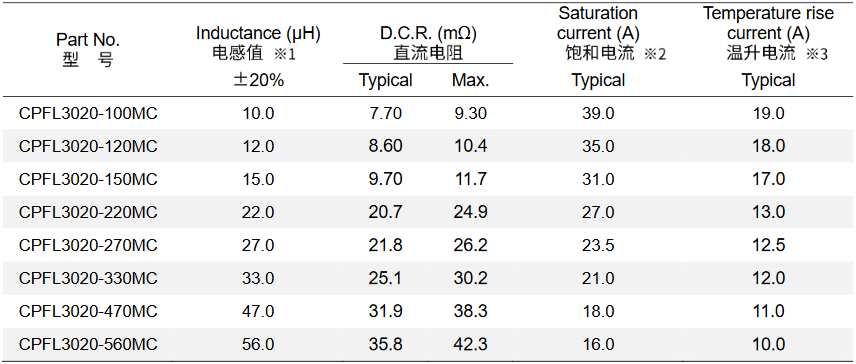

电气特性

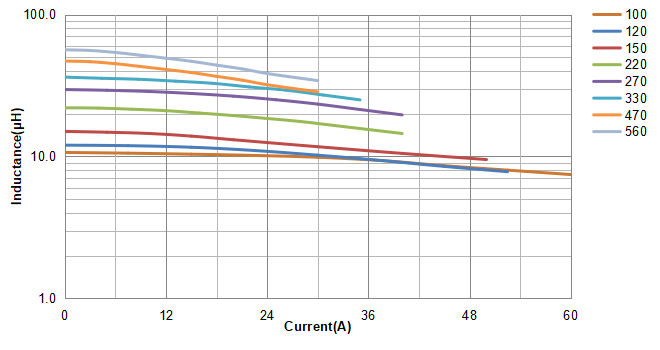

饱和曲线

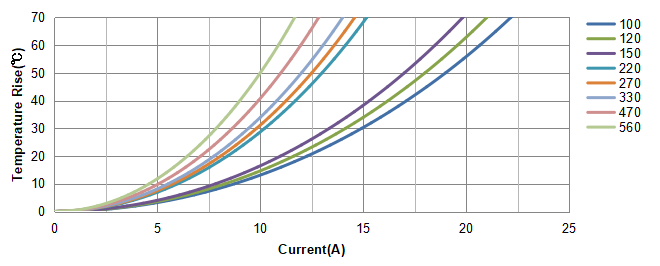

温升曲线
使用环境
超级大电流电感CPFL3020系列可在高频高温环境下长期稳定工作；工作温度范围介于-55℃～+150℃。
应用范围
该系列产品适用于太阳能、风能、混合动力汽车等新能源领域的设计开发应用。
环保标准
产品符合RoHS、REACH、无卤等环保要求。
生产情况
批量生产，吸塑盘包装；如需查看更多信息或申请样品可直接访问科达嘉官网CODACA.COM或在科达嘉公众号中输入CPFL点击发送。
