数字功放具有高效节能、失真小、噪音低、输出效率高等优点，是汽车音响的理想选择，它的应用为乘客带来了舒适的驾驶体验和优质的听觉享受。而电感器在数字功放中主要起到滤波作用，‌通过其自身的阻抗特性，‌滤除输入信号中的高频噪声和杂散信号，‌从而提高音频信号的质量，确保数字功放设备的高音质。

随着消费者对汽车音响音质的要求不断提升，用于汽车数字功放的电感器也不断通过技术创新、合理选材和设计优化来降低损耗，提升效率，改善数字功放设备音质，推动汽车音响音质不断升级。为满足车载数字功放对电感器低损耗、高效率、小尺寸等需求，尤其是确保电感器在高频应用环境下的良好电气性能，科达嘉最新推出2合1车规级数字功放电感VSD系列。

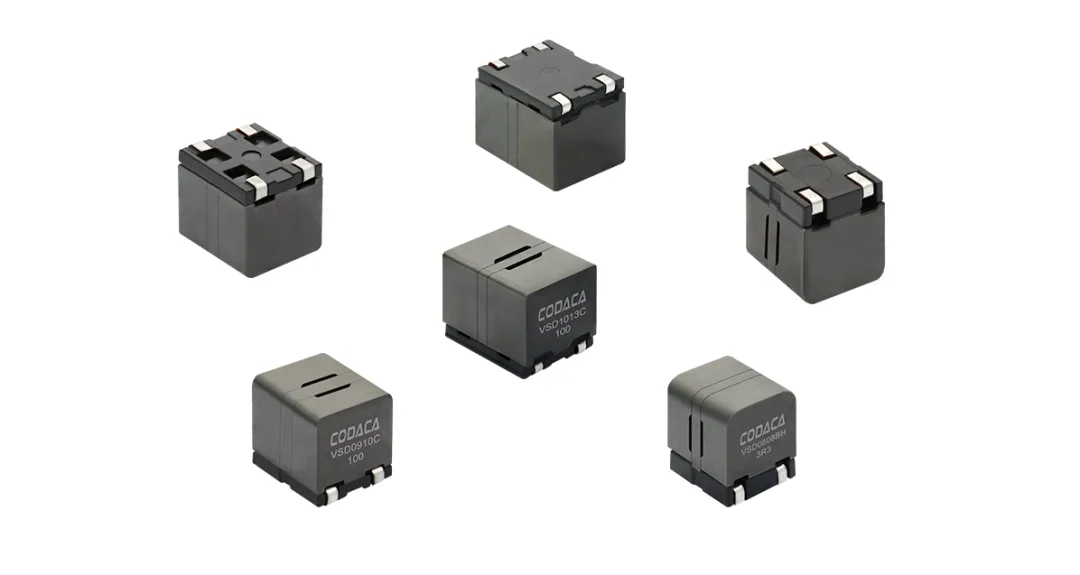

产品概述

2合1车规级数字功放电感VSD系列采用低损耗磁芯材料和无氧铜线实现低失真和高音质，具有低磁芯损耗、低直流电阻、高饱和电流等特点。产品采用磁屏蔽结构，增强抗电磁干扰性能；2合1结构设计，大幅减少PCB安装面积，满足汽车电子产品小型化方案设计需求。

VSD数字功放电感系列目前开发了VSD0808BH、VSD0910C、VSD1013C三个系列，电感值范围3.30~10.0μH，饱和电流范围4.00~15.20 A，工作温度-55℃～+155℃。相比科达嘉之前推出的数字功放电感CSD系列，VSD系列电感具有更宽的工作温度范围和更高的可靠性，满足汽车电子对数字功放电感大电流、耐高温、高可靠性等电气特性需求。

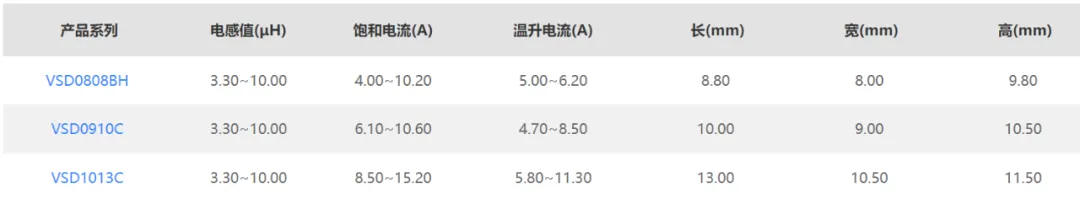

VSD系列主要规格参数

产品特点

1、2合1结构，节省PCB安装面积

VSD系列数字功放电感采用2合1组合结构设计，两个电感组装在同一封装中，替代数字功放所需的两个电感器，有效降低PCB占板面积，满足汽车电子小尺寸设计需求，同时减少元件数量。

VSD系列产品尺寸分别为8.88*8.00*9.80mm、10.00*9.00*10.50mm、13.00*10.50*11.50mm。

2、宽温高频磁芯材料，低损耗、高效率

VSD系列采用宽温高频磁芯材料，在高频高温环境下依然保持优异的电气性能，具备更好的温度稳定性，可减少数字功放设备的发热，减少损耗，高保真的同时具有更高的效率和更大的输出功率。

目前，普通的数字功放电感器应用频率在200KHz左右，科达嘉VSD0910C、VSD1013C在300KHz-1MHz范围的开关频率具有极低的失真度。VSD0808BH 应用频率高达2.1MHz以上，适合各类高频、低功耗、小尺寸的汽车Class D设计方案。

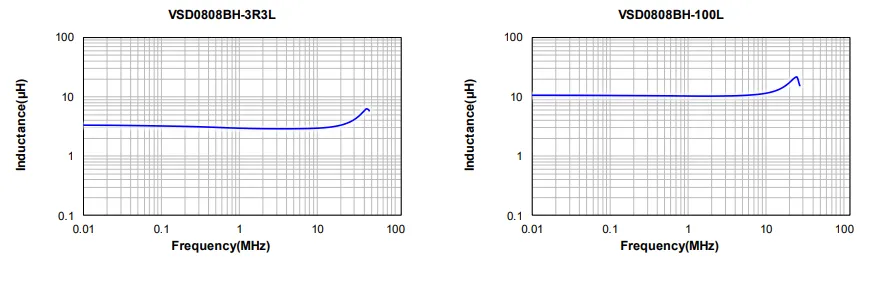

VSD0808BH 感值VS 频率

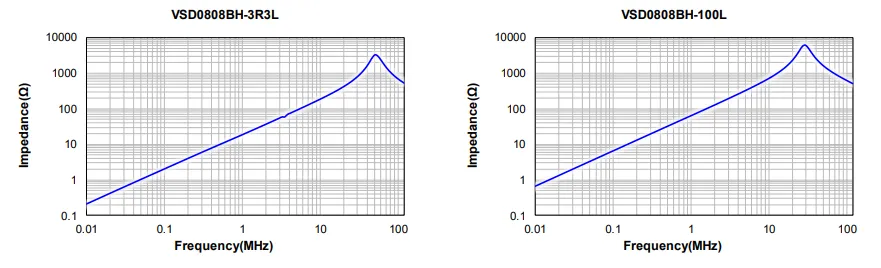

VSD0808BH 阻抗VS 频率

3、无氧铜线绕组，低失真、高音质

VSD系列数字功放电感选用无氧铜线作为线圈绕组，具有优异的导电性能和信号传递能力，低失真。
‌‌

4、磁屏蔽结构，抗电磁干扰性能强

磁屏蔽结构，抗电磁干扰能力强，最大限度降低集成式电感器之间的串扰，减少磁场引起的噪音或失真。

电气特性如下：

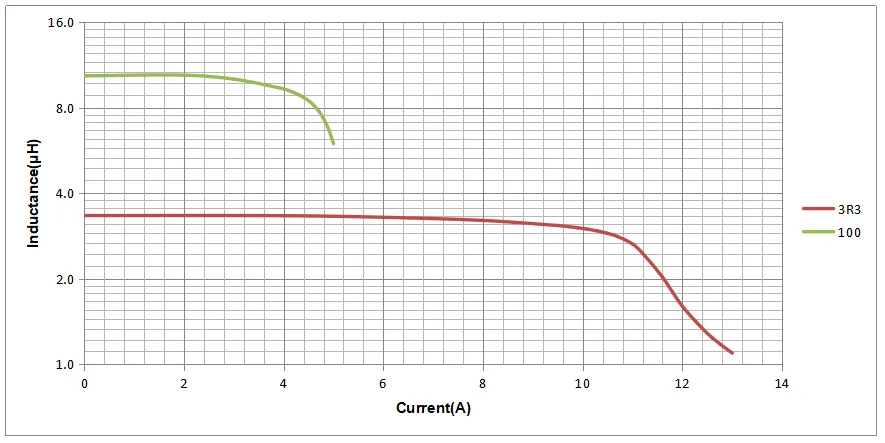

VSD0808BH饱和电流曲线

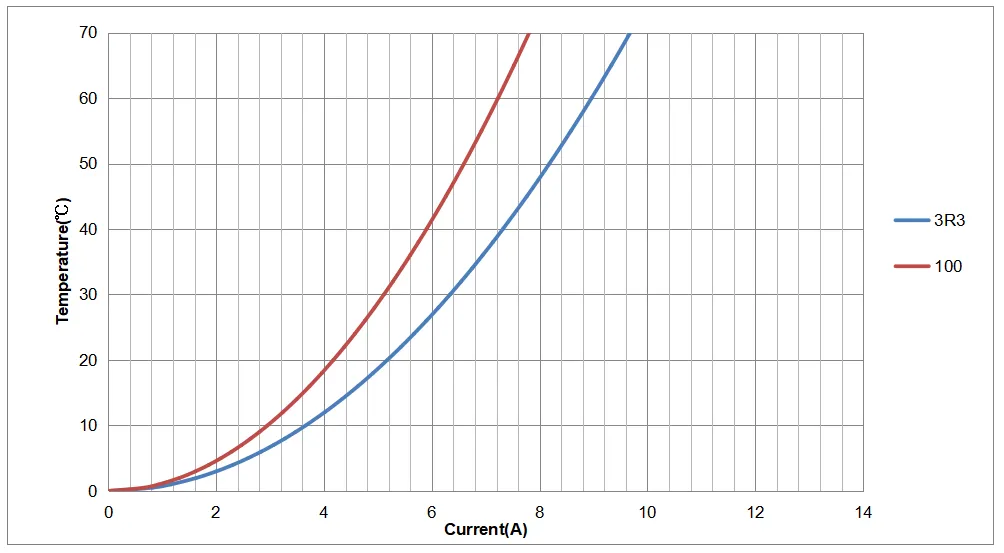

VSD0808BH温升电流曲线

应用领域

VSD系列可广泛应用于D类数字功放、汽车音响、家庭影院、多媒体音箱等方案设计。

环保标准

产品符合RoHS、REACH、无卤等环保要求。

生产情况

产品已批量生产，交期4-6周。

VSD0808BH资料：VSD0808BH.pdf

VSD0910C资料：VSD0910C.pdf

VSD1013C资料：VSD1013C.pdf
