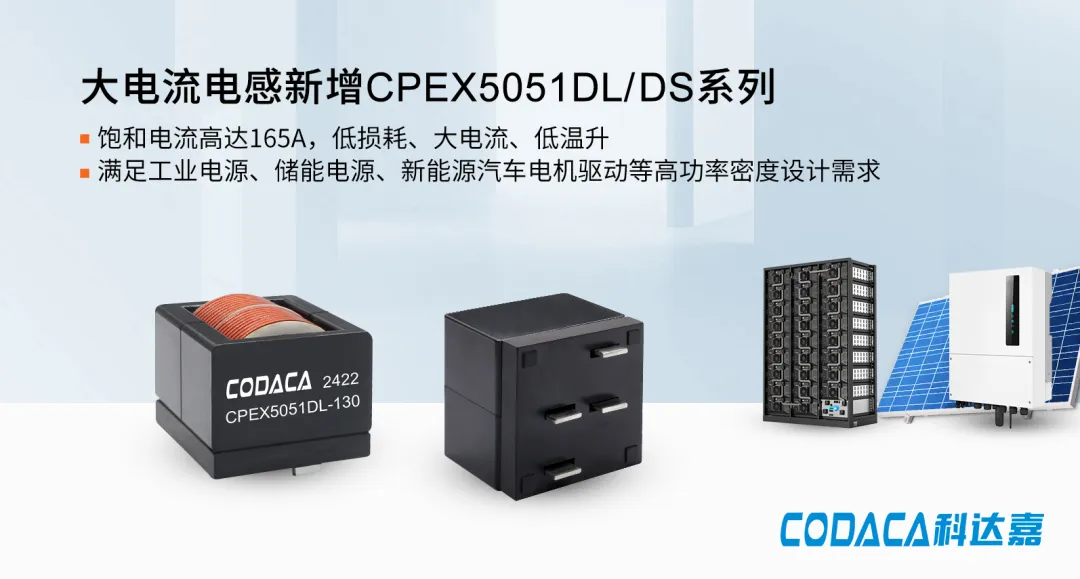

为满足工业电源、大功率电源模块、储能电源、新能源汽车电机驱动等大功率部件对功率转换器的大功率、低损耗等需求，科达嘉超级大电流电感CPEX系列家族新增CPEX5051DL、CPEX5051DS两大系列，具有低损耗、高饱和、大电流、低温升等特点，助力电源转换效率提升。

产品概述

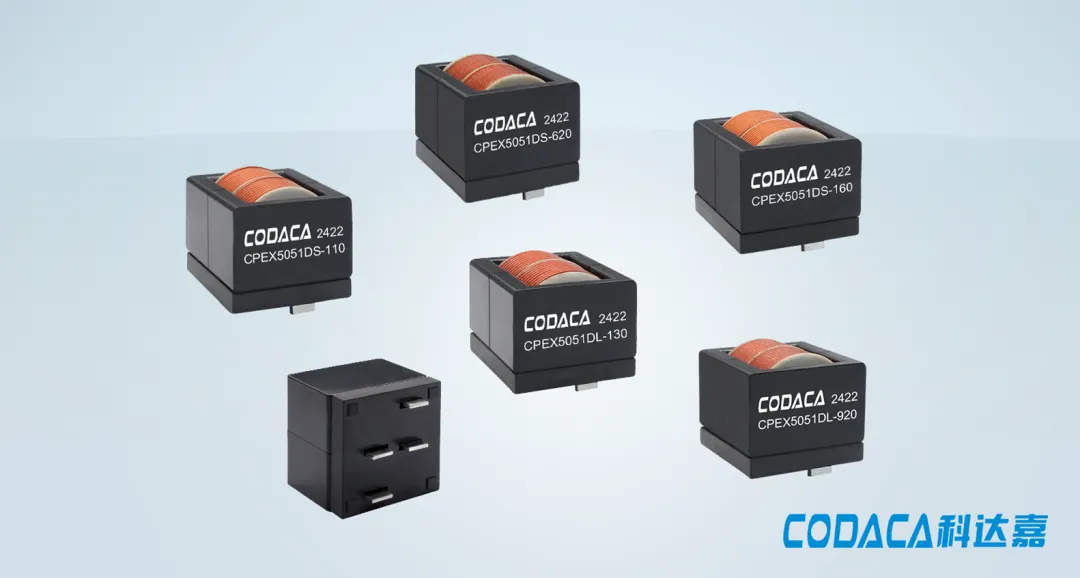

大电流电感CPEX5051DL、CPEX5051DS系列采用扁平线绕组和科达嘉自主研发的低损耗磁粉芯材料设计，具有极低的直流电阻和电感损耗，低温升、高效率，能长时间稳定工作于大电流应用场合。产品具有优异的直流偏置能力和软饱和特性，可以处理瞬间尖峰电流。饱和电流最高可达165A，温升电流可达114A，充分满足大功率部件小尺寸、高功率密度设计需求。

产品具有良好的温度稳定性，在-55°C~+155°C工作环境下仍保持良好的饱和电流曲线和温升电流曲线。另外，CPEX5051DL、CPEX5051DS采用双线圈结构设计，最大限度增加线圈承载大电流的能力。

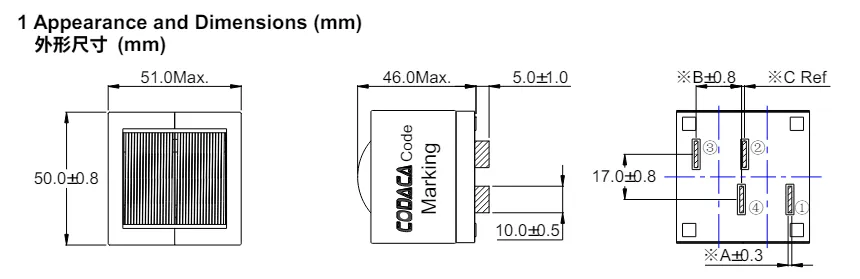

CPEX5051DL、CPEX5051DS外形尺寸如下：

备注：在此焊盘及尺寸基础上，我们可以根据客户的需求进行感量及性能定制。

电气特性

相比CPEX5051DL系列，CPEX5051DS系列电感的饱和电流更高，最高可达165A。具体参见电气特性相关参数。

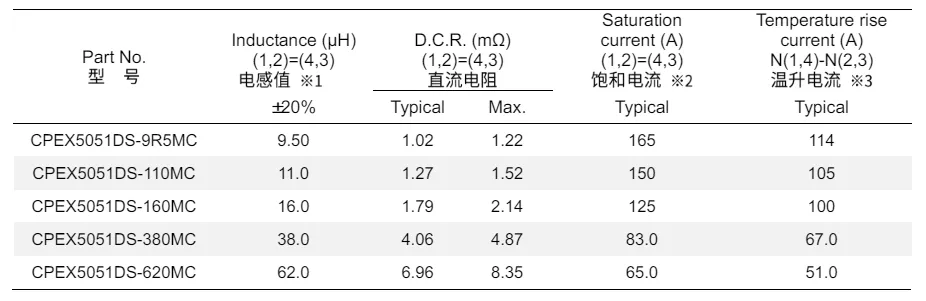

01-CPEX5051DS系列电气特性：

【申请样品】

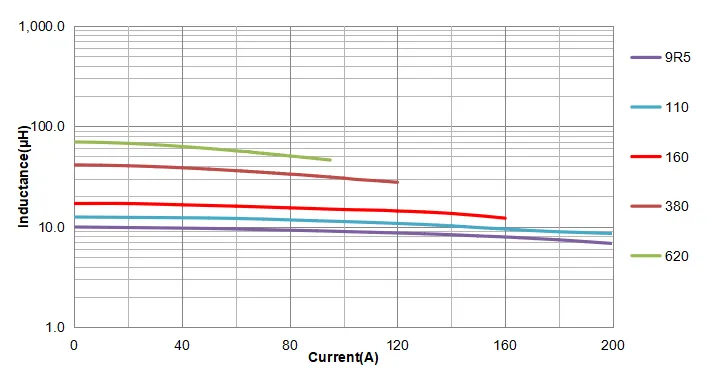

CPEX5051DS系列饱和电流曲线：

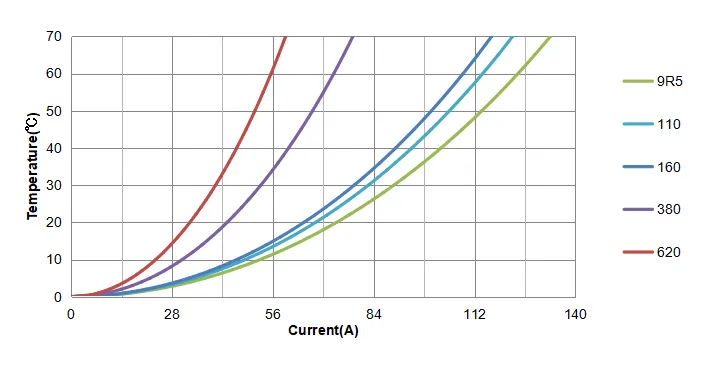

CPEX5051DS系列温升电流曲线：

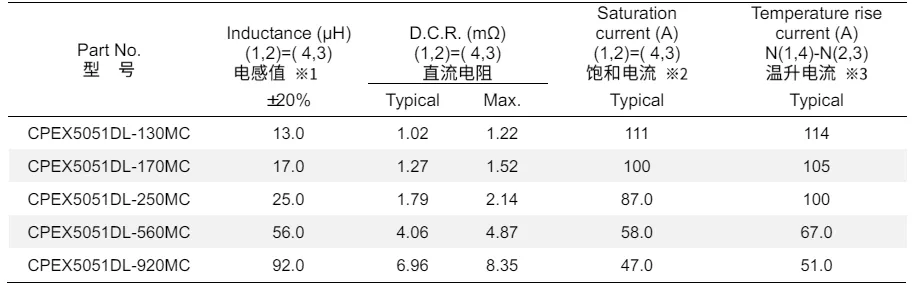

02-CPEX5051DL系列电气特性：

【申请样品】

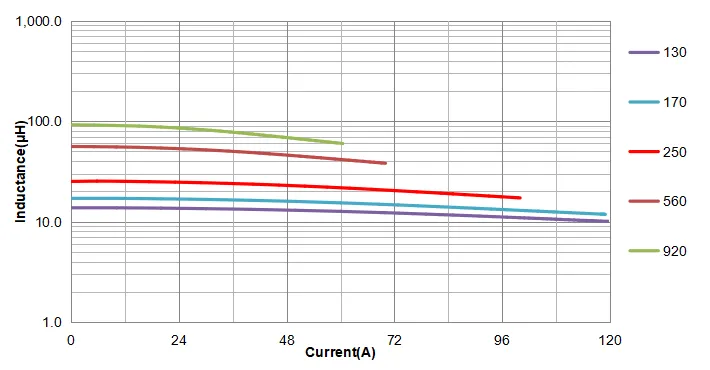

CPEX5051DL系列饱和电流曲线：

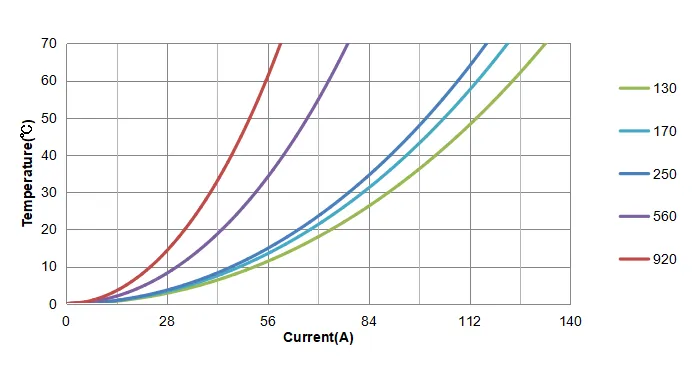

CPEX5051DL系列温升电流曲线：

更多型号

科达嘉大电流电感CPEX系列目前开发了L（低直流电阻）、 H（高饱和电流）、S（标准）共25个系列、150多个标准品型号，可供客户灵活选择。CPEX系列电感器最小尺寸20.5*17.5*20.5mm，最大尺寸50.0*51.0*46.0mm；电感值范围1.0~110μH，标准品饱和电流高达165A，定制品饱和电流最高可达350A。

专注电感研制23年，科达嘉电子实现了电感核心材料自主研制，并在扁平线大电流电感领域积累了丰富的产品开发经验。除了提供标准品，科达嘉专业的研发团队还可根据客户需求进行感量、性能的定制。公司拥有CNAS认可的实验室，可根据客户需求进行AEC-Q200可靠性测试，并出具测试报告。

产品应用

CPEX5051DL、CPEX5051DS系列超级大电流电感可长时间稳定工作于大功率应用场合，如工业控制、新能源储能、新能源汽车电机驱动、锂电池检测设备、大功率电源模块、大功率DC-DC转换器等方案设计中。

环保标准

产品符合RoHS、REACH、无卤等环保要求。

生产情况

产品已批量生产，交期4-6周。
