DC-DC转换器作为一种电压转换装置，在电子产品、电源系统、工业控制、新能源等领域广泛应用。随着各行业用户对DC-DC转换器性能和功能要求的不断提升，DC-DC转换器向高效率、多功能性、小型化、高可靠性等趋势发展。电感器作为DC-DC转换器的重要元件之一，要满足DC-DC转换器新的技术需求，其产品设计也必须具备低损耗、高效率、高可靠性、轻薄化等特征。

Part-1 产品概述

为了助力DC-DC转换器实现小尺寸及转换效率提升，科达嘉电子推出了大电流一体成型电感CSEB1350系列。产品采用低损耗合金粉材料及一体成型工艺压铸而成，具有低直流电阻、低损耗、高效率、应用频率宽等特点，在高频高温环境下保持良好的电流稳定性，饱和电流受温度影响小。CSEB1350系列采用磁屏蔽结构设计，抗电磁干扰能力强，可有效遏制EMI产生的电场和磁场。

大电流一体成型电感CSEB1350系列目前开发了7个感量，电感值范围0.63～3.00μH，DCR范围1.34～5.20 mΩ，饱和电流最高为74.5A，温升电流可高达37.0A。

【申请样品】

Part-2 外观设计

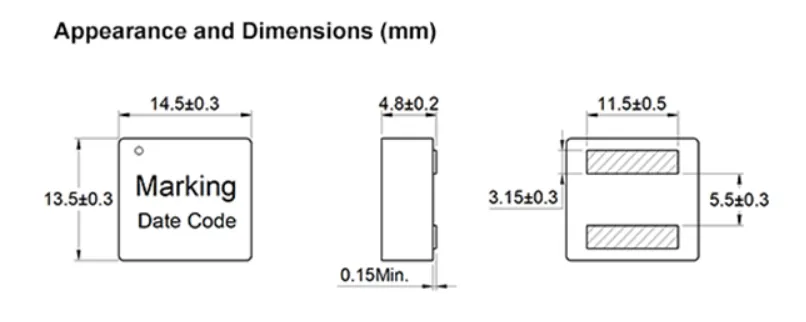

CSEB1350系列产品尺寸14.50 * 13.5 * 4.8mm，轻薄型设计，有效节省安装空间，满足DC-DC转换器模块化、小型化方案设计需求。产品采用底部电极设计，线圈与电极一体化，提高了产品的可靠性，且产品尺寸更小，有效降低整体封装尺⼨，提高贴装密度。

Part-3 电气特性

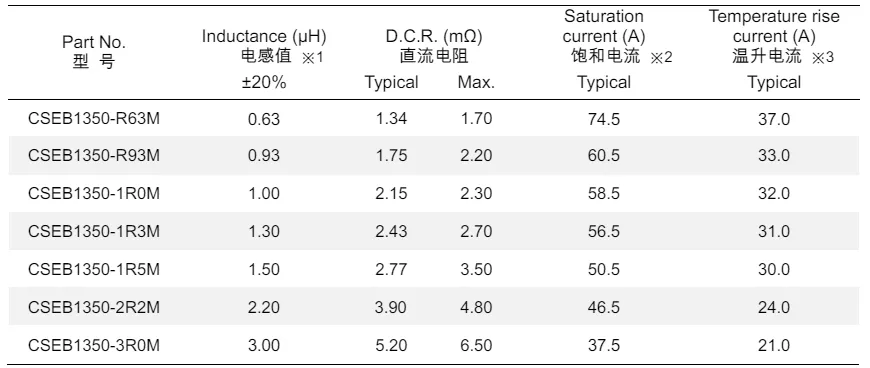

CSEB1350电气特性如下：

CSEB1350系列饱和电流曲线

CSEB1350系列温升电流曲线

Part-4 应用环境

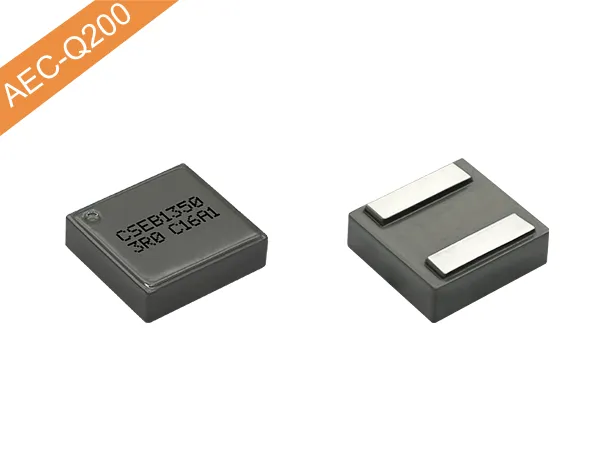

CSEB1350系列工作温度-40℃ ～ +125℃，产品通过AEC-Q200测试，高可靠性，保证电源系统在复杂环境中的稳定可靠运行。

CSEB1350系列可广泛应用于大功率DC-DC转换器、FPGA DC-DC转换器、无线供电设备、滤波器、电池动力装置等等。

Part-5 更多产品

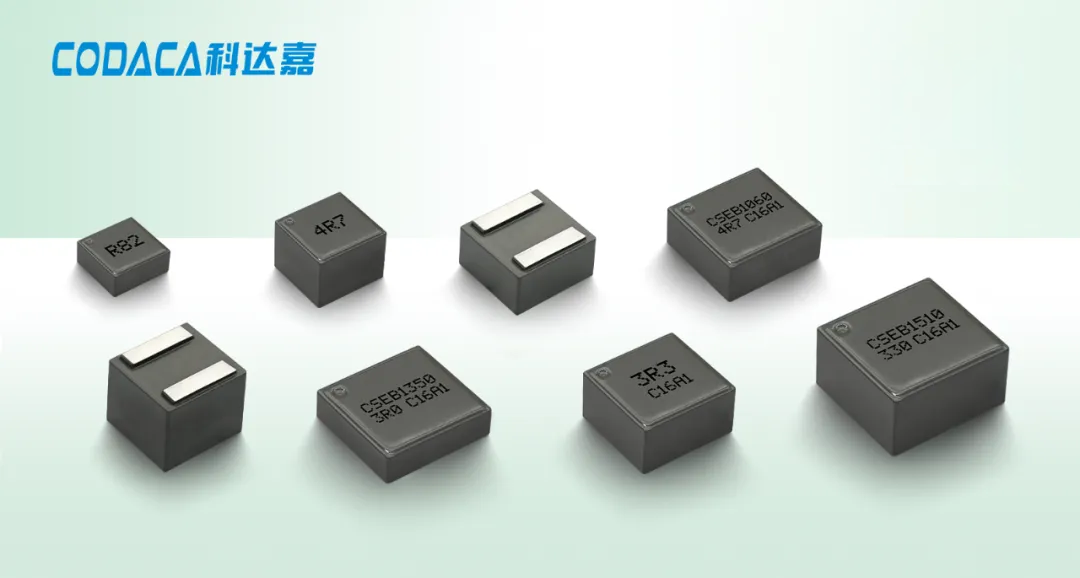

CSEB1350系列是科达嘉大电流一体成型电感CSEB系列家族中的一个尺寸。CSEB系列电感目前总共开发了22个产品系列、179个规格型号，产品尺寸主要包括0420/0430/0440/0520/0530/0550/0630/0660/0730/0770/0850/0880/1030/1060/1090/1350/1508/1510等，客户可根据不同的应用环境和封装尺寸灵活选择符合自己需求的电感器。

CSBE1350系列资料：CSBE1350.pdf
