2023年12月，全球领先的IC方案商英飞凌最新发布了适用于数字功放的参考设计EVAL_MA5302MS。该参考设计选用了科达嘉自主研制的数字功放电感CPD2315-100M、CPD1715F-100M，可广泛应用于AV 接收器、家庭影院系统、迷你音响、有源音箱、低音扬声器、乐器放大器、汽车功放等设备，具有高音质、低噪音、效率高等特点。
方案设计及应用
EVAL_MA5302MS_200Wx2评估板是一款双通道、200 W/ch（±28.5 V 时为2Ω，带散热片）的半桥数字功放功率放大器，适用于Hi-Fi 音频系统。该评估板演示了如何使用MA5302MS IC，实施保护电路以及设计最佳 PCB 布局。
EVAL_MA5302MS_200Wx2 评估板采用双通道自振荡型PWM 调制器，元件数量少，性能高，设计坚固。在电感选型上，选用了科达嘉数字功放电感CPD2315-100M、CPD1715F-100M进行输出滤波。通过对数字功放设备的音频测试结果显示，输出电感的电阻相对较小，和电容器相对于负载电流和电压的线性度较高，在具备高保真音频效果的同时，具备更高的效率和更大的输出功率。

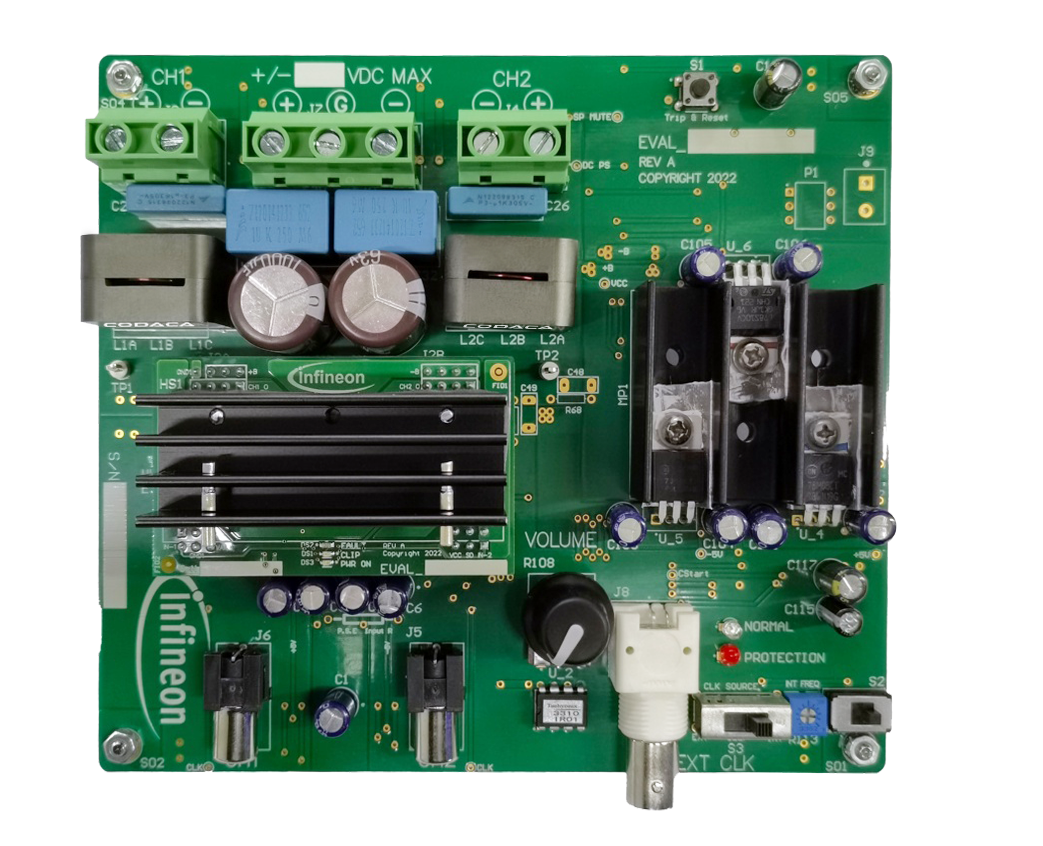

【英飞凌EVAL_MA5302MS评估板】
1、方案原理图

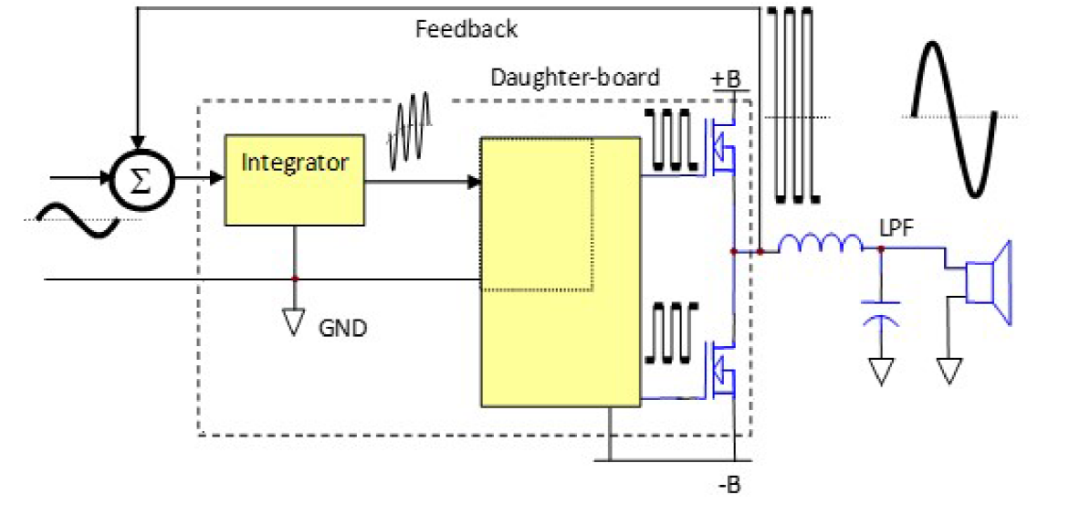

【英飞凌EVAL_MA5302MS原理图】
2、音频性能测试
测试条件：Vbus =±28.5V，输入信号1kHz，负载=2Ω，频率=400kHz

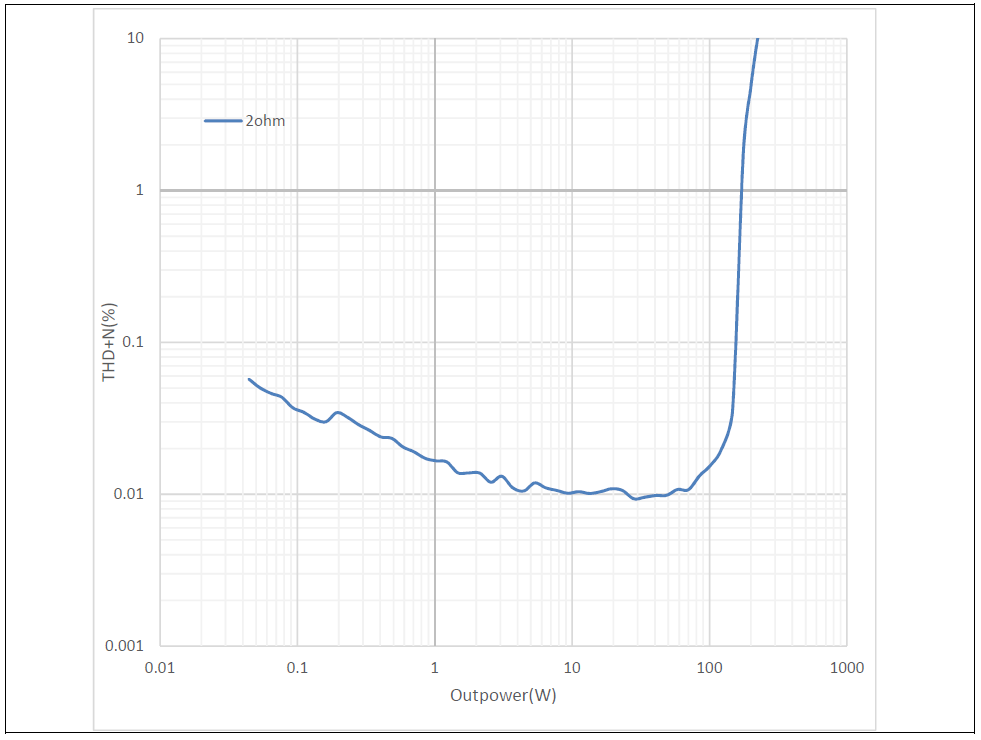

【功率vs. THD+N 2Ω负载测试】

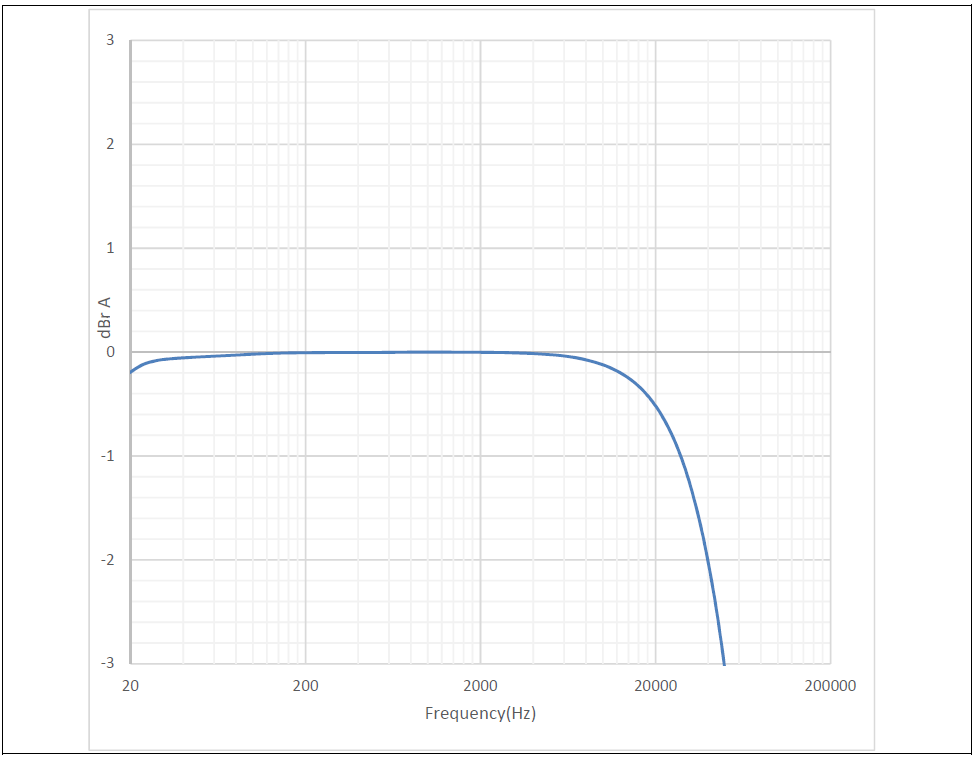

【频率响应2Ω负载测试】

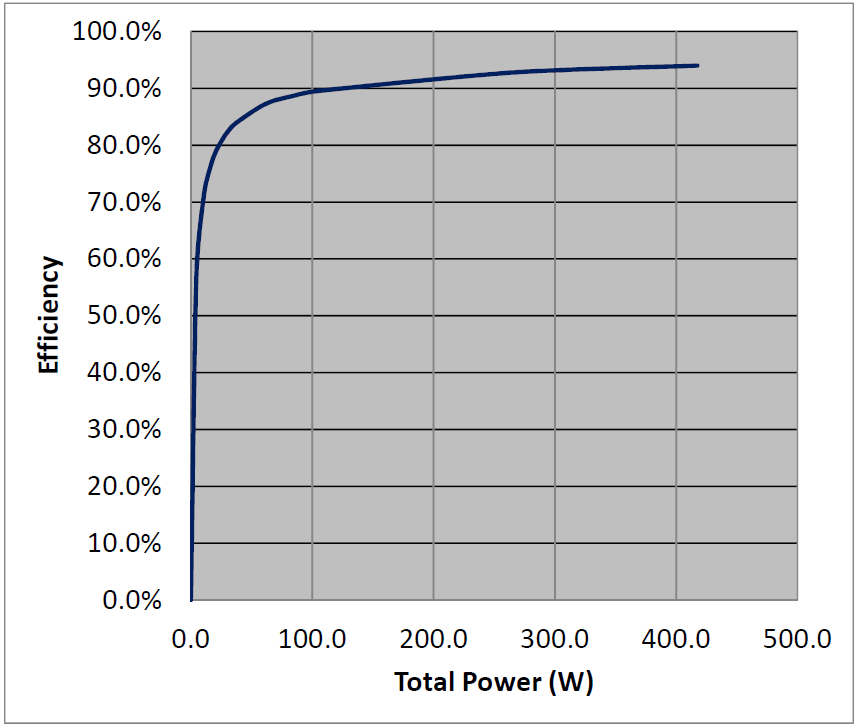

【EVAL_MA5302MS_200X2 2Ω负载立体声, ±B supply = ±28.5 V】
数字功放电感产品特点
英飞凌EVAL_MA5302MS评估版选用的数字功放电感CPD2315-100M、CPD1715F-100M由科达嘉电子自主研制。作为全球领先的磁性元件技术供应商，科达嘉电子专注功率电感研制23年。为了满足小体积、大功率、低辐射、低失真等设计需求，科达嘉电子设计开发了多个系列的数字功放电感。如：CPD、 CSD、CPE、CSAD、VSAD等多个系列，并且已经成功应用到各D类大功率功放方案设计当中。

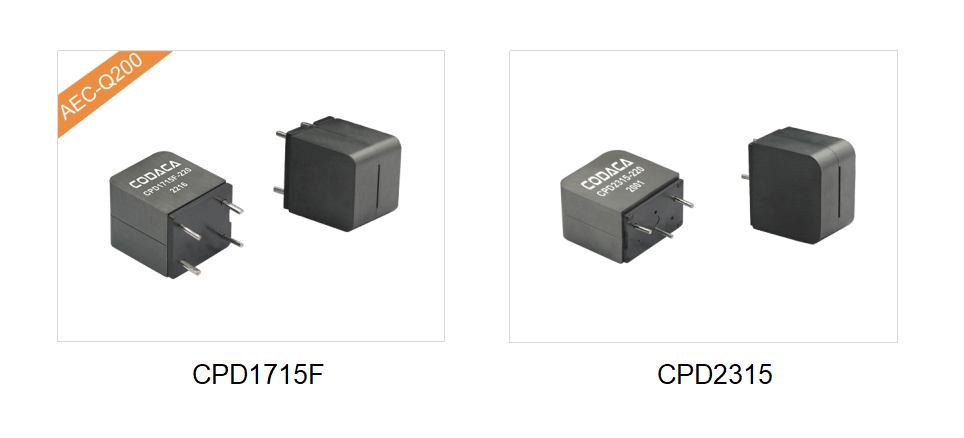

科达嘉数字功放电感CPD1715F、CPD2315系列
1、产品特点
CPD系列数字功放电感具有以下特点：
● 磁屏蔽结构，抗电磁干扰(EMI)性能强，低辐射。
● 组立式设计，结构坚固。
● 高电感值，大电流，低磁损，低阻抗，寄生电容小。
● 采用耐高温铜线，具有优异的电流稳定性和信号传输性能，低失真。
● 紧凑型封装尺寸设计，适合各种小体积高效率方案设计应用。
2、电气性能
方案中选用的CPD1715F-100M电感值为10μH，饱和电流29A，温升电流17A，可在-40℃~+125℃环境下持续稳定工作。CPD1715F系列通过了AEC-Q200认证，具有高可靠性特点。

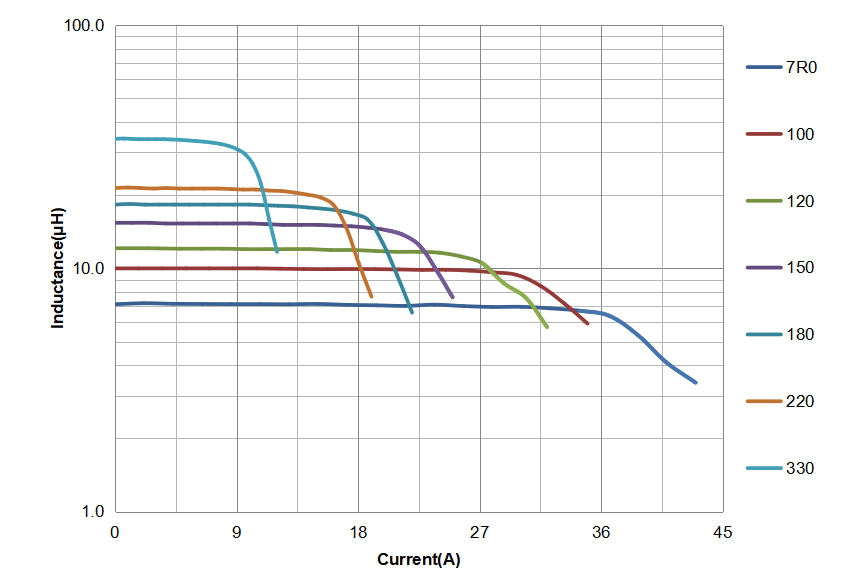

CPD1715F饱和电流曲线

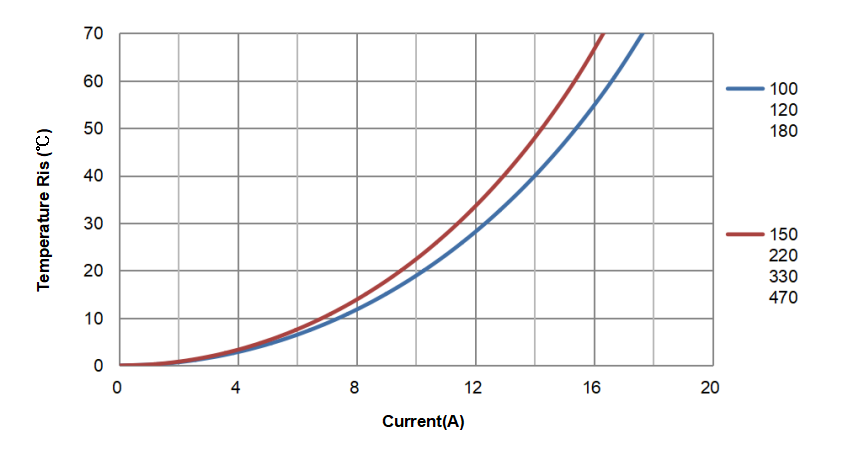

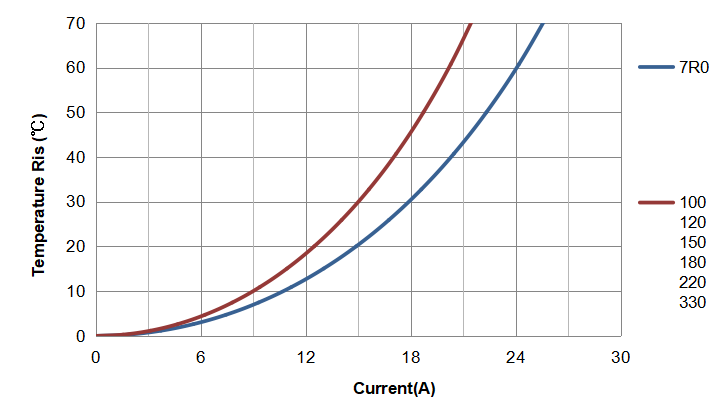

CPD1715F温升电流曲线
CPD2315-100M电感值为10μH，饱和电流39A，温升电流14A，可在-40℃~+125℃环境下持续稳定工作。

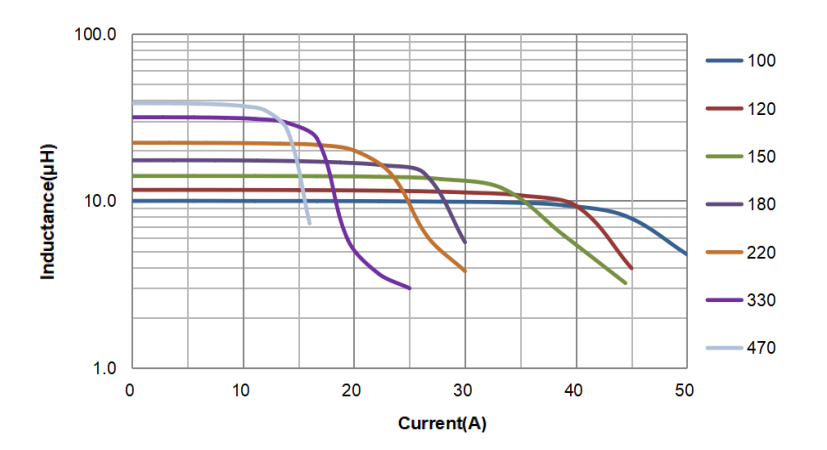

CPD2315饱和电流曲线
CPD2315温升电流曲线
3、环境
工作温度：-40℃～+125℃(包含线圈发热)。
4、环保标准
符合RoHS，REACH，无卤等环保要求。
5、生产情况
批量生产，交期6-8周，可申请样品。
